Introduzione

Gli studi di microzonazione sismica in Italia

Dopo il terremoto in Abruzzo del 6 aprile 2009, è stato lanciato il «Piano nazionale per la prevenzione del rischio sismico» (legge 77/2009 art. 11) e sono state assegnate risorse sulla base dell’indice medio di rischio sismico dei territori per la realizzazione di studi di microzonazione sismica.

Per la realizzazione di tali studi, il documento tecnico di riferimento è rappresentato dagli «Indirizzi e criteri per la microzonazione sismica» («Gruppo di lavoro MS 2008. Indirizzi e criteri per la microzonazione sismica. Conferenza delle Regioni e delle Provincie autonome, 2008»), di seguito ICMS 2008.

Per supportare i geologi e per facilitare e omogeneizzare l’elaborazione delle carte di microzonazione sismica (MS), sono stati predisposti degli standard (Standard di rappresentazione ed archiviazione informatica, versione 4.2, 2020), di seguito Standard MS. Questo documento, in particolare, costituisce il riferimento per la creazione di prodotti cartografici e per l’archiviazione delle informazioni utili per lo svolgimento degli studi.

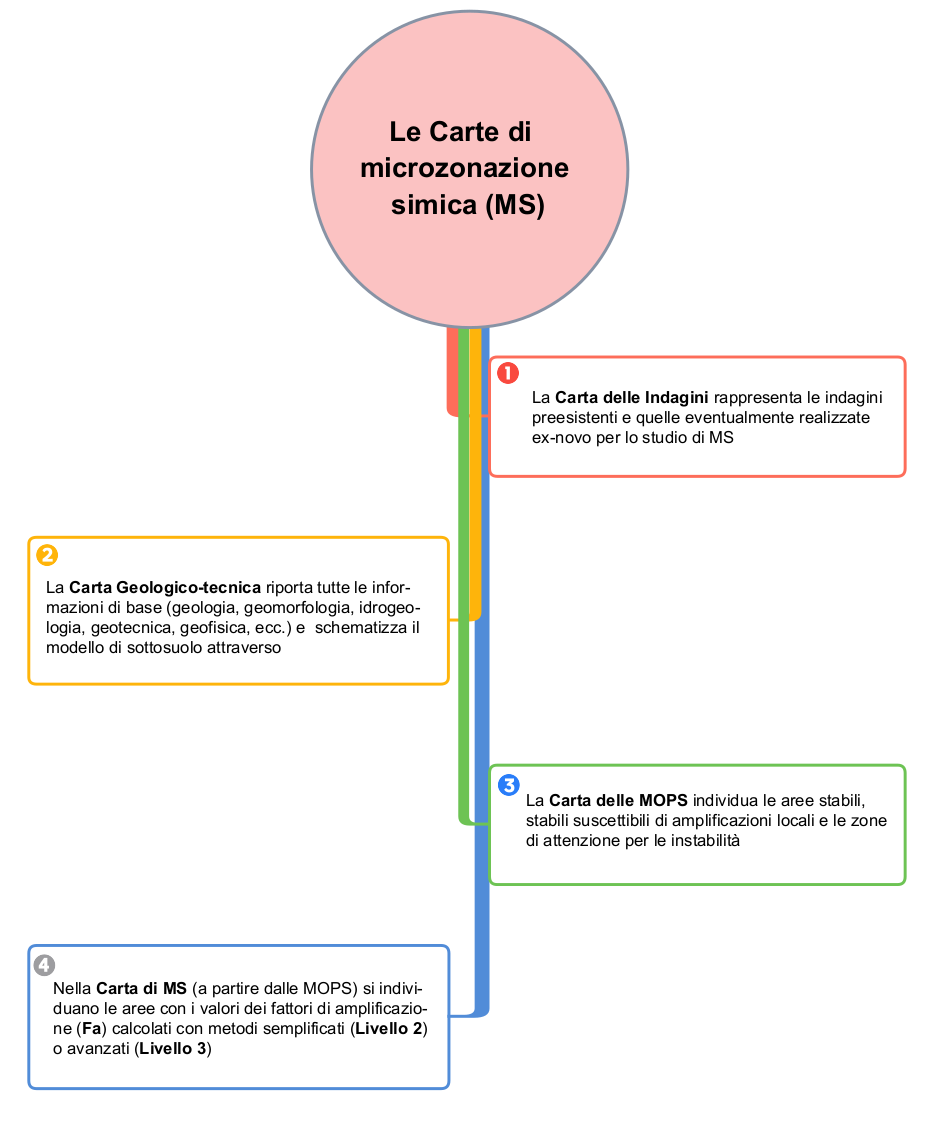

Secondo gli «ICMS 2008» e gli «Standard MS», i principali prodotti cartografici da presentare negli studi di MS sono:

  • la “Carta delle indagini”;

  • la “Carta geologico-tecnica”;

  • la “Carta delle microzone omogenee in prospettiva sismica”;

  • la “Carta di microzonazione sismica”.

In generale, per ognuno di questi elaborati cartografici gli Standard indicano:

  • le tipologie di dati necessari per la realizzazione delle carte (ad esempio indagini puntuali, indagini lineari, poligoni che rappresentano i terreni di copertura ed il substrato geologico, ecc.);

  • i simboli grafici con cui rappresentare gli oggetti georeferenziati; è da evidenziare che gli standard riportano, per ogni simbolo, un esempio grafico con relativo codice e descrizione, ma non forniscono specifiche tecniche precise per la loro costruzione tramite un programma di grafica o GIS;

  • i layout delle carte, riferibili ai diversi formati (A0, A1, A2), con specifiche riguardanti le dimensioni e la composizione di alcuni elementi quali ad esempio il cartiglio, la legenda ed il posizionamento delle informazioni relative all’autore o agli autori che hanno condotto gli studi; queste indicazioni servono alla costruzione dei layout per la produzione delle carte all’interno di specifici software GIS o di grafica, a discrezione dell’autore dello studio.

Suggerimento

Per ulteriori informazioni sugli strumenti disponibili per la Microzonazione Sismica in Italia, è disponibile il volume La cartografia di microzonazione sismica in Italia: metodi e strumenti, liberamente scaricabile dal sito web del CentroMS (licenza CC-BY 4.0). Le informazioni su MzS Tools riportate nel volume si riferiscono alla versione 1.x del plugin, pertanto si consiglia di fare riferimento a questo manuale per i dettagli sulle funzionalità aggiornate.

_images/intro_carte_ms.png

I prodotti cartografici devono essere accompagnati da una relazione illustrativa per ogni livello di approfondimento, oppure da una singola relazione nel caso in cui lo studio sia condotto su più livelli contemporaneamente. Tutti i prodotti dello studio, inoltre, devono essere inseriti all’interno di una struttura di archiviazione ben definita, costituita da cartelle e file, rispettando una serie di indicazioni riguardanti il numero, formato, struttura e nome di ogni file. La conformità dello studio alle indicazioni degli Standard viene verificata in una fase di istruttoria che predede l’approvazione finale dello studio.

Nella prima parte degli standard (“Rappresentazione”) sono descritte le legende ed i layout delle carte, in modo conforme a quanto previsto dagli ICMS, nella seconda parte (“Archiviazione”) vengono descritte le specifiche tecniche per la predisposizione delle strutture di archiviazione dei dati alfanumerici e dei dati cartografici per la MS, con tavole sinottiche di aiuto alla costruzione delle Carte e dei dataset geografici ed alfanumerici. In particolare vengono qui descritte la struttura di archiviazione dei dati attraverso tabelle, la struttura dei dati georeferenziati vettoriali e le corrispondenze tra le simbologie da utilizzare nelle carte e le codifiche utilizzate nelle tabelle.

Attualmente gli Standard MS prevedono l’archiviazione delle informazioni all’interno di file in formato shapefile, per l’archiviazione delle informazioni georeferenziate, e di database in formato Microsoft Access (con estensione .mdb) per l’archiviazione delle informazioni tabellari sulle indagini.

Il plugin MzSTools

La realizzazione di uno studio di MS richiede l’utilizzo di strumenti software che permettano di svolgere diversi tipi di operazioni sui dati e che possano semplificare compiti ripetitivi e facilmente soggetti all’introduzione di errori:

  • creazione, gestione ed editing di dati all’interno di strutture di database e geodatabase;

  • gestione di progetti GIS contenenti i diversi layer cartografici, sia di base che tematici;

  • inserimento e codifica di dati strutturati;

  • utilizzo di strumenti di elaborazione e visualizzazione;

  • allestimento dei layout per la produzione delle carte;

  • importazione di dati pregressi ed esportazione verso altri formati;

  • controllo degli errori topologici e di coerenza dei dati.

Gli ICMS 2008 e gli Standard MS definiscono le linee guida e le specifiche tecniche per l’esecuzione degli studi di MS. L’esecutore dello studio ha la facoltà di organizzare il proprio lavoro e di scegliere in autonomia gli strumenti da utilizzare:

  • sistema di gestione di database per l’inserimento, la codifica e la gestione dei dati alfanumerici;

  • software GIS per l’editing dei dati georeferenziati e la visualizzazione dei layer cartografici (ad esempio ESRI ArcGIS o QGIS);

  • software per la gestione dei layout delle mappe e per la produzione cartografica, (software GIS oppure programmi di elaborazione grafica).

L’obiettivo che ha guidato lo sviluppo del plugin MzSTools è la semplificazione delle procedure di realizzazione dei progetti e degli elaborati cartografici che costituiscono uno studio di MS, secondo quanto stabilito dagli ICMS e dagli Standard, sfruttando le potenzialità dei software liberi quali QGIS ed SQLite/SpatiaLite.

Il plugin MzSTools riunisce in un unico ambiente una serie di strumenti utili alla conduzione degli studi di MS:

  • generazione automatica un progetto personalizzato, pronto all’uso, per un qualsiasi comune oggetto di studio, contenente la struttura di file e cartelle necessaria, un database predisposto all’inserimento dei dati ed un progetto GIS preimpostato con layer cartografici, simbologie, layout di stampa ed una toolbar tramite la quale eseguire gli strumenti nelle varie fasi di lavoro;

  • geodatabase in formato SQLite/SpatiaLite che permette di superare molte delle limitazioni insite nell’utilizzo del formato shapefile per i dati vettoriali georeferenziati, e del database Microsoft Access per la gestione delle indagini;

  • strumenti per l’editing delle geometrie georeferenziate, coadiuvati da controlli topologici per assicurare la correttezza e coerenza dei layer cartografici;

  • interfacce di inserimento dati user-friendly per le tabelle degli attributi dei layer vettoriali e per il database delle indagini, con sistemi per semplificare la codifica delle informazioni ed il rispetto dei vincoli imposti dagli standard con riferimento alle tipologie di dato, valori ammissibili per i diversi parametri, relazioni fra le tabelle, ecc.;

  • strumenti di importazione dei dati presenti in un progetti già esistenti contenenti shapefile e database Access;

  • strumenti per l’esportazione del progetto MzSTools in una struttura conforme agli Standard per il processo di validazione degli studi;

  • automatizzazione di alcune procedure di gestione dei dati, come il calcolo degli spessori della colonna stratigrafica, l’applicazione di regole topologiche relative all’editing geometrico degli oggetti poligonali, ecc;

  • librerie di simboli pronti all’uso, create in formato vettoriale .svg;

  • progetto GIS predisposto con i principali layer cartografici necessari alla produzione delle carte di MS, completi di appositi filtri e regole di visualizzazione per l’inserimento nei layout di stampa;

  • layout cartografici preimpostati che riducono i tempi di realizzazione delle mappe.

Il plugin MzSTools è pubblicato tramite il repository ufficiale dei plugin di QGIS ed è scaricabile direttamente tramite l’interfaccia di gestione delle estensioni di QGIS. Inoltre lo sviluppo del Plugin è aperto e i contributi, sotto forma di codice, suggerimenti e segnalazioni, possono essere proposti da chiunque tramite la piattaforma GitHub.

Videoguide

Il plugin MzSTools è corredato da una serie di videoguide che illustrano le principali funzionalità del plugin.

Le videoguide sono disponibili sul canale YouTube del plugin.
